垂直防渗系统渗漏检测(垂直防渗系统)

填埋场垂直防渗系统

  固体废物填埋场垂直防渗系统将密封层建在填埋场的周围,主要利用填埋场基础下方存在的不渗水层或弱透水层,将垂直密封层构筑其上,以达到将填埋气体和废物渗滤液控制于填埋场之内的目的,同时也有阻止周围地下水流入填埋场的功能。

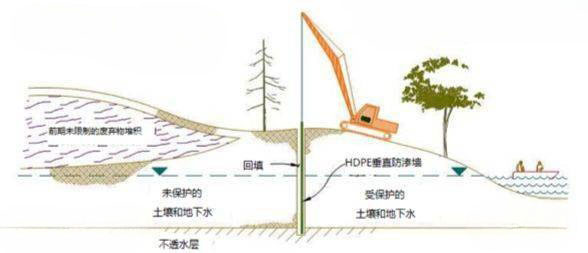

固体废物填埋场垂直防渗系统
固体废物填埋场垂直防渗系统

  目录

  1、简介

  2、垂直防渗系统防渗结构

  3、垂直防渗工程

  ▪ 土层改性法防渗墙

  ▪ 打入法防渗墙

  ▪ 工程开挖法防渗墙

  4、垂直防渗系统渗漏检测方法

  5、垂直防渗系统渗漏检测步骤

  6、总结

1、简介

  填埋场的垂直防渗系统是根据填埋场的工程、水文地质特征,利用填埋场基础下方存在的独立水文地质单元、不透水或弱透水层等,在填埋场一边或周围设置垂直的防渗工程(如防渗墙、防渗板、注浆帷幕等),将垃圾渗滤液封闭于填埋场中进行有控制导出,防止渗滤液向周围渗透污染地下水和填埋场气体无控释放,同时也有阻止周围地下水流入填埋场的功能,垂直防渗在山谷型填埋场应用较多。

  根据施工方法的不同,通常采用的垂直防渗工程有土层改性法防渗墙、打入法防渗墙和工程开挖法防渗墙。

2、垂直防渗系统防渗结构

  各种防渗结构并无显著差异,垂直防渗,只是防渗性能有所差异,垂直防渗的应用,结构层次从上到下为:渗滤液收集导排系统、防渗层、基础层、地下水收集导排系统。

  1.单层防渗结构可采用压实黏土单层防渗,或HDPE(高密度聚乙烯)膜单层防渗。

  2.复合防渗结构可采用HDPE膜和压实土壤的复合防渗层,或HDPE膜和GCL的复合防渗层。

  3.双层防渗结构该层次从上至下为渗滤液收集导排系统、主防渗层、渗漏检测层、次防渗层、基础层、地下水收集导排系统。主防渗层和次防渗层均应采用HDPE膜作为防渗材料。

3、垂直防渗工程

  (1)土层改性法防渗墙

  土层改性方法是用填充、压密等方法使原土渗透性降低而形成防渗墙。在填埋场的垂直防渗措施中使用的有原状就地混合防渗墙、注浆墙和喷射墙。

  注浆材料的应用范围

  (2)打入法防渗墙

  打入法施工的防渗墙是利用打夯或液压动力将预制好的防渗墙体构建打入土体。用这种方法施工的防渗墙有板桩墙、窄壁墙及挤压和换层防渗墙。

  a、板桩墙

  板桩墙的施工是将已预制好的板桩构建(由木板、钢板或塑料板等制成)垂直夯入基础中。

  b、窄壁墙

  窄壁墙的施工是首先向土体夯进或振动,将土层向周围土体排挤形成防渗墙中央空间,把防渗墙放入已冲压好的空间,然后用注浆管充填缝隙形成防渗墙体。

  c、挤压和换层防渗墙

  利用挤压或开挖换层法施工防渗墙可获得足够好的墙壁,施工方法可分为水泥构件成型墙和换层防渗墙。

  (3)工程开挖法防渗墙

  工程开挖方法施工的防渗墙是通过土方工程将土层挖出,然后在挖好的沟槽中建立防渗墙。

4、垂直防渗系统渗漏检测方法

  1、当填埋场防渗土工膜上覆盖砾石、砂或土等粒料层时,渗漏破损探测宜选用双电极法。

  2、在填埋库区和调节池等区域裸露土工膜的渗漏破损探测宜选用水枪法或电火花法。

  3、探测前应做好防渗土工膜上层的绝缘处理,并应排除被测区域内存在导电物体和其他连接场外电源的导电物体。

  4、应根据校准的探测参数,结合仪器的覆盖宽度确定探测的线、点间距。

5、垂直防渗系统渗漏检测步骤

  1、渗漏破损探测应能准确探测并定位在填埋场内填埋库区、渗沥液调节池、集液井、封场覆盖等区域土工膜的破损孔洞位置和渗漏污染区域。

  2、填埋库区底部土工膜上铺设粒状渗沥液导排层或砂(土)保护层区域,采用土工膜防渗的渗沥液调节池、集液井等渗沥液处理设施,在施工完成后应进行渗漏破损探测。

  3、采用土工膜封场的填埋场封场系统,可进行渗漏破损探测。

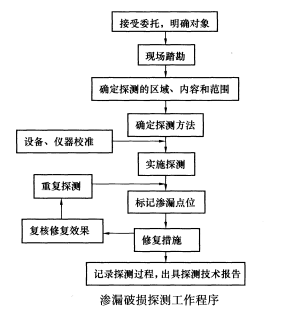

  4、渗漏破损探测及修复工作程序应按图所示步骤进行:

 渗漏破损探测工作程序
 渗漏破损探测工作程序

  5、现场踏勘内容应符合下列规定:

  (1)应收集工程的施工图、设计变更、施工记录,防渗膜的规格、品牌和产地,防渗结构及材料种类、性能参数、铺设作业方式等资料;

  (2)应了解场地的地形地貌、工程地质和水文地质等情况;

  (3)应了解探测区域的交通、电力供应等基础设施情况。

6、总结

  随着中国城市化进程的不断推进,城市垃圾卫生填埋场的建设发展也刻不容缓。垃圾填埋场的建设中,渗滤液的控制是最为关键的问题,以防止对填埋区周围环境造成污染。

  目前在填埋场的防渗系统有水平防渗衬层和垂直注浆帷幕两种,其中垂直防渗帷幕具有成本低、投资少及易修复等优势,其主要是通过延长渗径来减缓渗滤液或污染物的扩散速度。城市生活垃圾卫生填埋场采用垂直防渗技术,应根据不同工程场地,通过相应的工程勘探,经方案选优后确定相应的施工方案。
