土工膜渗漏检测仪(土工膜破损检测仪)

  土工膜渗漏检测仪器特点:

  土工膜泄漏检测仪为高压仪器,是用于检测外漏土工膜表面完整性的检测设备,能识别由运输,安装过程以及土工膜维护引起的任意大小损坏点。

  采用先进的土工膜渗漏破损探测仪器和土工膜完整性检测设备是保证填埋场完整性检测项目质量的关键因素,使用准确的土工膜破损检测仪按照防渗土工膜检测标准和土工膜渗漏检测规范进行检测服务。土工膜渗漏破损检测仪是ZZC-10型200~800V高压直流电源,便携式渗漏检测仪包括检测电缆及检测电极,上位机及分析软件。便携式渗漏检测仪包括偶极子2种设备。便携式渗漏检测仪基于双电极,区块化渗漏检测仪基于电极栅格法。土工膜泄漏检测仪为高压仪器,是用于检测外漏土工膜表面完整性的检测设备,能识别由运输,安装过程以及土工膜维护引起的任意大小损坏点。

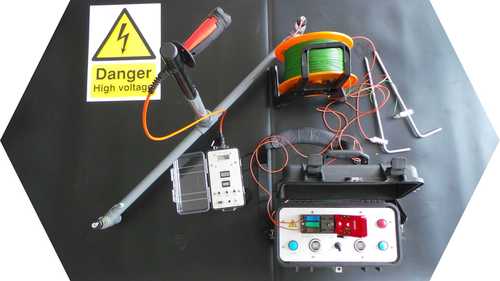

土工膜渗漏检测仪
土工膜渗漏检测仪-双电极检测仪

土工膜完整性检测设备

土工膜完整性检测设备
土工膜完整性检测设备-完整性检测仪

土工膜完整性检测仪器技术指标

电压输出范围 1.0-50KV
漏点计数 最大999
灵敏度 可调节
关机方式 手动关机或自动关机
电池规格 12.6V  4400mAH

双电极法泄露损坏无损检测技术

  双电极法泄露损坏无损检测技术的基本概念是向防渗入加工工艺释放静电场,运用挪动检测仪器检验产生电流量电源电路的部位,发觉泄露点。将不同电势施加到防渗土工膜上面及其下面,在没有孔洞的情况下,覆盖防渗膜的泥土或水的电势场相对均匀,防渗膜为一种极其有效的绝缘体,在存在孔洞时电场导通,通过移动探测仪探测导通点位置,精确定位产生渗漏孔洞的点。以便恰当检验损坏的孔的部位,防水层职工膜规定大的电导体不与垃圾填埋场地的附近连接,防渗土工膜上的霸盖颗粒物潮湿,具备优良的导电率。

土工膜渗漏检测仪工作原理

  检测原理:土工膜检漏仪是通过对各种导体防腐层表面加一定量的脉冲高压,如因防腐层过薄,或有漏气针孔,当脉冲高压经过时,就形成气隙击穿而产生火花放电,同时给报警电路送去一脉冲信号,使报警器发出声音报警,从而达到对防腐层检测之目的。

土工膜渗漏检测仪适用土工膜类型

  土工膜渗漏检测仪器设备适用于楼层防水、水池防漏、坑体放渗漏、河塘坝体防水等施工防漏检测。适用土工膜类型为:HDPE\ LDPE PVC\ 聚丙烯\ 沥青土工膜\ 导电支撑土工膜\ 任何其他电绝缘材料。适用土工膜路基类型为:压实粘土具有合适的导电性导电混凝土\ 合适的导电GCL\ 土工合成材料的导电铝箔等。

土工膜渗漏破损探测仪器应用行业

  土工膜渗漏破损探测仪器系统设备适用于垃圾填埋场防渗渗漏破损检测、尾矿库坝体渗漏破损检测、景观湖渗漏破损检测、水产养殖池渗漏破损检测、污水存储池渗漏破损检测等施工防漏检测。适用土工膜类型为:HDPE LDPE PVC 聚丙烯 沥青土工膜 导电支撑土工膜 任何其他电绝缘材料。适用土工膜路基类型为:压实粘土具有合适的导电性导电混凝土 合适的导电GCL 土工合成材料的导电铝箔等。

土工膜渗漏破损探测仪器前面板使用说明:

  1.“ON”键,为开机键

  2、“OFF”键,为关机键

  3、“CLR/ESC”键为清除和退出键

  4、“ ”键为增加键和菜单上调整键

  5、“ ”键为减少键和菜单下调整键

  6.“MENU/ENTER”键为菜单和确定键。

土工膜渗漏破损探测仪仪器后面板使用说明:

  1、Eartjh lead 用于连接接地线.

  2、Charger connector 仪器充电口,用于连接充电器给主机充电。

  3、High voltage 高压输出端口,用于连接检测探杆连接电缆。

  4、灵敏度调节旋钮。用于调节仪器报警灵敏度。

  5、Fuse 保险丝

土工膜渗漏检测仪使用前连接:

  1、连接好接地线,连接好探杆连接电缆,固定好探刷,按开机键,选择好合适的检测电压悬空高压杆,调节灵敏度在报警与不报警的临界点。即可进行检测。

  2、使用完毕,及时充电后放入仪器包装箱。

  电源并装入仪器箱以备下次使用。

土工膜渗漏探测仪电源

  1、土工膜泄漏检测仪由可充电锂电池供电,使用过程中电池电量提示符会显示在测量界面的右上角。电量显示5格表示正常满电状态,电量显示0格表示电池欠电。虽然电池电压较低时不会造成错误的测量结果,但是电池长时间欠电容易损伤电池,此时应及时充电。

  2、充电

  将充电器输出插头连接至主机后端标注“Charger Connector”的插座上,充电器输入插头连接至交流电源插座。充电器指示灯为红色表示正在充电,充满后变为绿色

  附件: 装箱清单

  ⑴ KODIN-7DJ土工膜泄漏检测仪主机   1台

  ⑵ 高压测试杆             1支

  ⑶ 探刷        2支

  ⑷ 背带 1个

  ⑸ 保险丝 2支

  ⑹ 接地线              1根

  ⑺ 充电器              1个

  ⑻ 使用说明书             1份

  ⑼ 仪器保修卡 合格证       1份

  ⑽ 接地棒 1个

  ⑾ 强磁 1个

  ⑿ 仪器箱 1个

  注:可根据用户要求订做各种规格的探刷。
