检测知识

当前位置: 土工膜渗漏检测/检测知识/ 正文

hdpe土工膜破损修复方法(土工膜破损恢复方案)

hdpe土工膜破损修复规范:

  防渗系统在土工膜施工过程中不可避免的造成土工膜的破损渗漏,如果破损在会造成防渗工程的渗漏影响工程质量,因此土工膜防渗工程要进行土工膜完整性检测。在防渗工程中使用的防渗膜是高密度聚乙烯(HDPE)土工膜为白色粉末或颗粒状产品.无毒,无味,结晶度为80%~90%,软化点为125~l 35℃,使用温度可达100℃;


  土工膜破损后的修复视频

一、土工膜破损后的修复步骤:

  1. 在土工膜施工过程中,如果出现土工膜破损,如果破损非常小,可以用修补胶带在破损处贴好,要大于破损处10厘米,然后再找剪一个比修补胶带稍微大一点的土工膜放在上面并踩实。

  2. 如果在施工过程中土工膜破损比较大,那么用钩刀(或壁纸刀)把破损处,处理平整,先剪一个比破损处稍微大一些的土工膜圆形,把圆形土工膜稍微折一下放到破损口下面,用布把破损处擦干净然后贴上修补胶带,胶带边缘距离破损口处10厘米,贴好后再剪一个比贴修补胶稍微大一些的土工膜放上,然后踩实防止粘连。

二、防渗膜修补方法:如何修补破损的HDPE土工膜

  防渗膜又称HDPE土工膜,HDPE土工膜在工程中主要起到防渗、防水、蓄水、隔离的作用,如果HDPE土工膜出现了破损将会大大影响到防渗工程的整体质量,因此HDPE土工膜的破损修补至关重要。

挤压焊枪修补破损较小的部位及HDPE土工膜平面上的破损
挤压焊枪修补破损较小的部位及HDPE土工膜平面上的破损

  1、破损部位较小时:

  这是一种最简单最容易修补的破损,一般这种破损直径不大于6mm,修补这样的破损只需将破损部位及周围清理干净,然后使用挤压式焊枪修补即可。

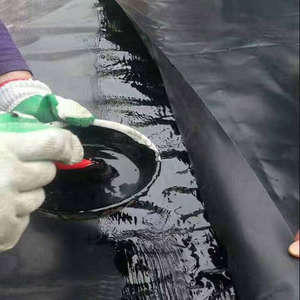

采用土工膜专用胶修补破损
采用土工膜专用胶修补破损

  2、破损部位在HDPE土工膜平面上时:

  这是一种最普遍最常见的破损,修补这样的破损需要将破损部位清理干净,测量出破损部位的面积,然后将同样材质同样厚度的修补材料,裁切成圆型或者椭圆形(面积为破损部位的三倍左右)覆盖在破损部位上进行修补,修补这样的破损一般采用热风枪、挤压式焊枪或者土工膜专用胶。

  3、破损部位在HDPE土工膜的接缝处时:

  出现这样的破损一般是由于HDPE土工膜受力导致的焊接缝开裂,修补这样的破损需要将开裂的焊接缝清理干净,然后使用双轨爬行焊接机进行重新焊接,双轨爬行焊接机焊接不到的地方应采用挤压式焊枪进行焊接修补,修补完成后应对修补部位进行打压测试防止再次开裂。

  4、破损部位在HDPE土工膜的边缘处或破损部位较大、较多时:

  遇到这样的破损一般没有修补的必要,可以直接将破损的HDPE土工膜裁剪掉,重新铺设完好的HDPE土工膜进行焊接。

  5、破损部位在拐角处或与其他材料结合处时:

  修补这样的破损难度较大,应小心谨慎修补,根据实际情况合理选择的修补方法。一般结合处或破损小的地方应采用挤压式焊枪修补,拐角处破损小的地方应采用热风枪修补,拐角处破损大的地方应打补丁采用焊接机修补。

三、土工膜修补注意事项

  无论是什么样的破损HDPE膜,改性材料都应与原HDPE地膜材料相同,厚度相同,质量标准相同,不能选择低于原HDPE地膜质量标准和HDPE土膜厚度作为修复材料。此外,由于国产hdpe土膜生产工艺分为吹压工艺,而且由这两种工艺生产的hdpe土膜不易焊接,因此尽可能避免不同生产工艺hdpe土膜的选择。

本文关键词:破损,修复,方法,土工,膜,破损,恢复,方案,更多土工膜渗漏检测/防渗检测/土工膜破损探测/完整性检测/可靠性检测/价格请联系客服

转载请注明出处:hdpe土工膜破损修复方法(土工膜破损恢复方案)—http://www.tgmjc.cn/jiance/65.html


  • 土工膜破损检测(土工膜破损检测方法)——土工膜破损探测是在对填埋场防渗层铺设完成后要必须进行的现场探测,是填埋...
  • 垃圾填埋场渗漏检测方法(填埋场渗漏检测——垃圾填埋场根据填埋垃圾可以分为很多类型,比如固体危废填埋场、危险废物填...
  • 填埋场防渗破损完整性检测——无论是柔性填埋场还是刚性填埋场,不管是垃圾填埋场、生活垃圾填埋场、固废...
  • 土工膜完整性破损性要求检测文件——土工膜完整性破损性要求检测文件 垃圾填埋场、危废及固废处置、地铁隧道、...
  • 土工膜挤压焊缝渗漏检测(方法)——土工膜挤压焊缝渗漏检测 土工膜挤压焊缝检测是生活垃圾填埋场土工膜铺设施...
  • 土工膜破损是什么原因(土工膜破损的原因——土工膜破损的原因是多方面的,一般有土工膜质量原因,土工膜运输中造成的,...
