土工膜渗漏在线监测系统

导读:渗漏在线监控系统是Texplor公司的一款密封系统的渗漏永久监控技术,专利技术独有的高精度跟踪测量系统,可以把握电场异常的位置。对比多感应器背景与激发状态下信号云图,定位渗漏发生...

一、渗漏在线监控系统概述

1、渗漏定位探测

  发生泄漏时MSS系统会提供实时报警(有3种选择:光、声,以及可以将警报转移到内部网),客户可以在监控器上查看到哪个区域(CombiModule)泄露与否。通过进一步操作,可以查看电脑经过数学计算的渗漏位置。

土工膜渗漏在线监测系统
土工膜渗漏在线监测系统

2、渗漏在线监控系统

  渗漏在线监控系统是为监测固定场地的长期密封性而开发的。 由硬件combimodule(接收器/发射器的集成单元),电柜,中央处理电脑,特制连接缆线和软件“自动渗漏定位系统”组成的一整套渗漏在线监控系统。MSS 系统符合荷兰和国际法规AS 6700、BRL-K908/02(探测孔径大于1mm2)ASTM D7909/14。

  MSS CombiModules非常耐用,经认证的寿命为100年(和/或与HDPE衬垫的寿命相等)。安装后可受 挤压75年,MSS 系统符合荷兰和国际法规AS 6700、BRL-K908/02(探测孔径大于1mm2)ASTM D7909/14。

二、TEXPLOR渗漏定位在线监控与渗漏报警与定位系统的组成

  1. 渗漏在线监控系统是Texplor公司的一款密封系统的渗漏永久监控技术,专利技术独有的高精度跟踪测量系统,可以把握电场异常的位置。对比多感应器背景与激发状态下信号云图,定位渗漏发生位置。

  2. 渗漏在线监控系统由中央处理器(中枢电脑)、集成模块、户外机柜、缆线等硬件组成。

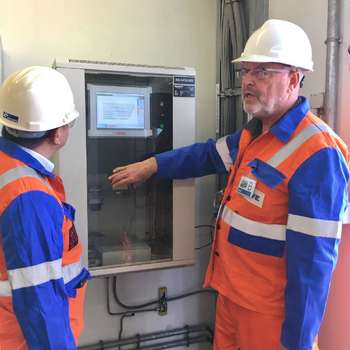

中央处理器(中枢电脑)

渗漏在线监控系统-中央处理器(中枢电脑)

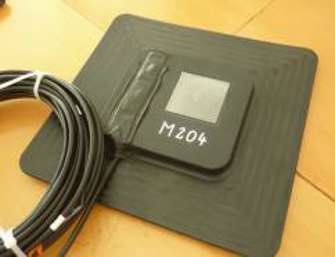

集成模块(信号发射接收一体)
  渗漏定位在线监控-集成模块(信号发射接收一体)

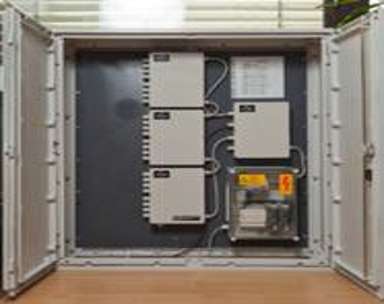

户外机柜(信号交换)
渗漏定位探测-户外机柜(信号交换)

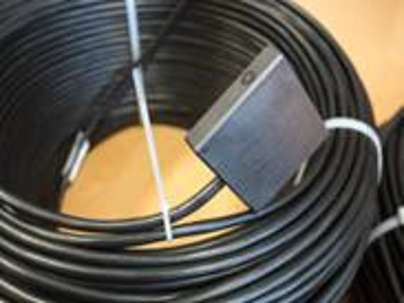

特制电缆
土工膜渗漏在线监测系统-特质电缆(75年寿命)
渗漏定位在线监控系统工程现场
渗漏定位在线监控系统工程现场

  3. 渗漏在线监控系统可耐PH1-14酸碱腐蚀,集成模块可承受1Mpa的压力。

  4. 渗漏在线监控系统每个集成模块可覆盖的监控区域大约为3000m2,可对填埋场底部和边坡实时在线监控,可在线监控单层防渗膜、双层防渗膜、三层防渗膜的渗漏与否。

  5. 渗漏在线监控系统定位精度可做到2.5米左右,即监控系统测出的渗漏点和实际渗漏点最多不大于2.5米;MSS在线监控的灵敏度可达1平方毫米,即可探测出的防渗膜孔洞最小可达1mm2。

  6. 所有安装在膜上进行,便于维修,可扩展,使用寿命可达100年。

三、渗漏定位在线监控系统原理

  发生泄漏时MSS系统会提供实时报警(有3种选择:光、声,以及可以将警报转移到内部网),客户可以在监控器上查看到哪个区域(CombiModule)泄露与否。通过进一步操作,可以查看电脑经过数学计算的渗漏位置。

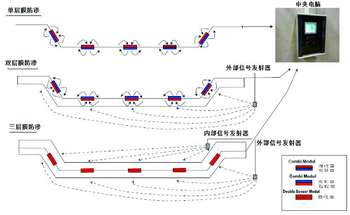

渗漏定位在线监控系统原理图
渗漏定位在线监控系统原理图

  1. 集成模块CombiModules包含一个信号发射端和一个接收端。对双层防渗结构进行永久监控,需要把CombiModule模块安装到第一层主防渗膜中,接收端位于两层防渗结构之间(见上图,红色是接收器,蓝色是发射器)。

  2. 第一层防渗渗漏与否的检测取决于接收端是否可以收到发射端发射的信号

  3. 第二层防渗渗漏与否的检测取决于接收端是否可以收到外部信号发射器发射的信号。

  4. 中枢电脑实时监控填埋场双层防渗的密封情况,如果有渗漏发生会提供声光警报。客户可以在监控器上查看到所有区域(CombiModule)渗漏与否。通过进一步操作,可以查看电脑经过数学计算的渗漏位置。

四、防渗层完整性监测系统的安装方法:

  1、单层膜防渗:

  MSS CombiModules集成到主HDPE防渗膜中(信号发射器在上方,接收器在膜的下方),所有电缆铺设在膜的上方,如果接收器可以接收到信号发射器的信号,则代表防渗体系已发生渗漏;

  2、双层膜防渗:

  MSS CombiModules集成到第一层HDPE防渗膜中(信号发射器在下方,接收器在膜的上方),电缆铺设在膜的上方,还需要按面积安装一定数量的外部信号发射器。如果接收器可以接收到信号发射器的信号,则代表第一层防渗体系已发生渗漏,如果接收器可以接收到外部信号发射器的信号,则代表第二层防渗体系已发生渗漏。

  3、三层膜防渗:

  将由两个接收器组成的集成单元集成到中间的衬垫中,如果膜上的接收器可以接收到内部信号发射器的信号,则代表第一层防渗体系已发生渗漏,如果膜下的接收器可以接收到外部信号发射器的信号,则代表第三层防渗体系已发生渗漏。如果膜上的接收器接收到外部信号发射器的信号,则代表第二层防渗体系已发生渗漏。

本文关键词:土工膜渗漏在线监测系统,更多土工膜渗漏检测/防渗检测/土工膜破损探测/完整性检测/可靠性检测/价格请联系客服

特别说明:本文内容是土工膜渗漏检测公司(http://www.tgmjc.cn)原创,转载请注明出处!
